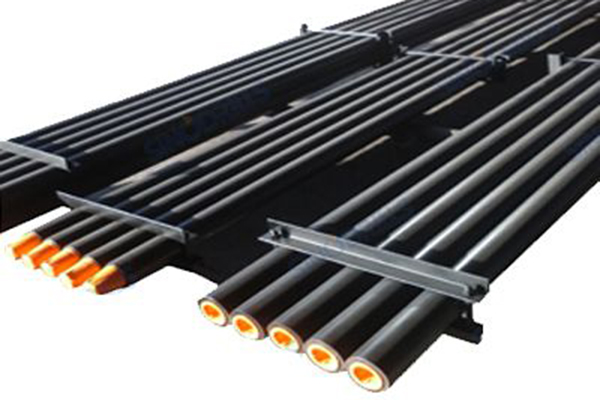

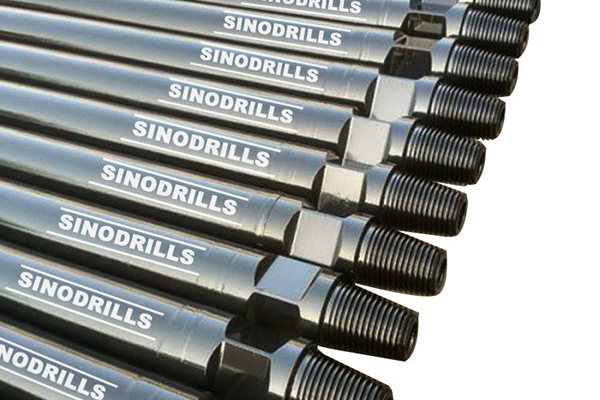

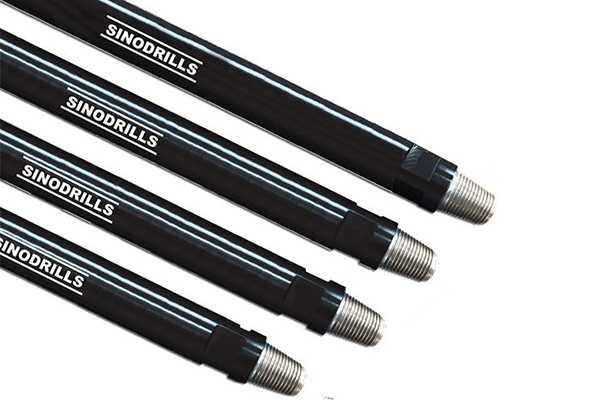

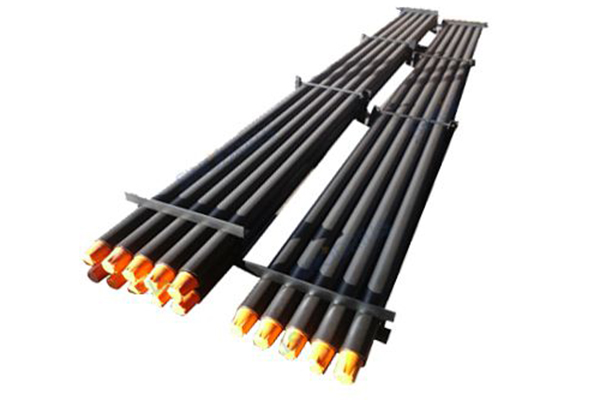

DTH Bohrgestänge/ Bohrstangen
DTH Bohrstangen übertragen Pressluft und geben den Bohrhammer genug Schlagkraft zum Bohren.
Eigenschaften
- verschieden Größen für unterschiedliche Imlochhammerbohrsysteme (DTH Bohrsysteme);
- die Bohrstangen werden aus kaltgezogenem Stahl unter höchster Präzision gefertigt;

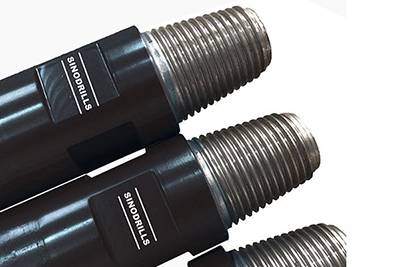

- Gewinde werden durch Reibschweißen an den Bohrstangen befestigt;
- gute Oberflächenhärte, Haltbarkeit und Widerstandsfähigkeit durch Nitrieren.
Bergbau, Steinbruch, Brunnenbau, Geothermiebohrungen, Fundamentbau etc.
Technische Daten
GES Bohrgestänge
Standard DTH Bohrstangen
![Technische Daten](products/2-2-dth-drill-rods_06.jpg)
mm | mm | mm | mm | Anschluss |
Außendurchmesser A | Wandung B | Effektive Länge L | Gabelschlüssel C/G | Pin-Box |
76 | 5.5 | 1000/1500/2000 3000 | 57/65 | 2 3/8” REG |
76 | 6.5 | 1000/1500/3000 4000/5000/6000 | 65 | 2 3/8” REG |
89 | 5.5 | 1000/1500/2000 3000 | 65 | 2 3/8” REG, 2 3/8” IF |
89 | 6.5 | 1000/1500/2000 3000/4500/6000 | 65 | 2 3/8” REG, 2 3/8” IF |
102 | 6.5 | 1500/2000/3000 4000/5000/6000 | 75/83 | 2 7/8” REG |
102 | 8.5 | 1500/2000/3000 4000/5000/6000 | 75/83 | 2 7/8” REG |
114 | 6.5 | 1000/1500/2000 3000/4500/6000 | 89/95 | 3 1/2” REG, 2 7/8” IF, 3 1/2” IF |
114 | 8.5 | 1500/2000/3000 4000/5000/6000 | 89/95 | 3 1/2” REG, 2 7/8” IF, 3 1/2” IF |
127 | 10 | 3000/4000/5000 6000/8100/9140 | 89 | 3 1/2” REG, 4 1/2” REG, |
127 | 19 | 3000/4000/5000 6000/8100/9140 | 89 | 3 1/2” REG, 4 1/2” REG, |
140 | 11 | 3000/4000/5000 6000/8100/9140 10670 | 114 | 4 1/2” REG, |
140 | 19 | 3000/4000/5000 6000/8100/9140 10670 | 114 | 4 1/2” REG, |
GSE Bohrgestänge
Schramm Drehtisch

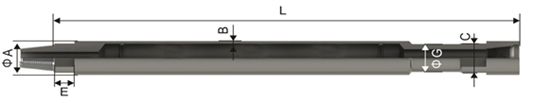

![Technische Daten](products/2-2-dth-drill-rods_07.jpg)
mm | mm | mm | mm | mm | mm | Anschluss |
Außendurchmesser A | WandungB | Länge L | Querschnitt C | Länge flach E | Einstichdurchmesser.G | Gewinde |
89 | 9.35 | 6096 | 82 | 70 | 70 | 2 3/8”IF |
89 | 8.56 | 6096 | 98 | 57 | 89 | 3 1/2” REG |
89 | 8.56 | 7620 | 98 | 57 | 89 | 2 7/8”IF |
89 | 8.56 | 7620 | 98 | 57 | 89 | 3 1/2” REG |
89 | 8.56 | 7620 | 98 | 57 | 89 | 2 7/8”IF |
GSE Bohrgestänge
Atlas Copco-Ingersill Rand T4 IRT4
![Technische Daten](products/2-2-dth-drill-rods_08.jpg)
(mm) | (mm) | (mm) | (mm) | (mm) | (mm) | Anschluss |
Durchmesser A | Wandung B | Länge L | Gabelschlüssel E | Einstichdurchmesser G | Querschnitt heganoal M | Gewinde |
102 | 8.38 | 6350 | 89 | 89 | 95 | 2 7/8” REG |
102 | 8.38 | 7620 | 89 | 89 | 95 | 2 7/8” REG |
114 | 8.56 | 6350 | 89 | 102 | 86 | 3 1/2” REG |
114 | 8.56 | 6350 | 89 | 102 | 86 | 2 7/8” IF |
114 | 8.56 | 7620 | 89 | 102 | 86 | 3 1/2” REG |
114 | 8.56 | 7620 | 89 | 102 | 86 | 2 7/8” IF |
114 | 12.70 | 7620 | 89 | 102 | 86 | 3 1/2” REG |
114 | 19.05 | 6350 | 89 | 102 | 86 | 3 1/2” REG |
114 | 19.05 | 7620 | 89 | 102 | 86 | 3 1/2” REG |
127 | 9.19 | 6350 | 89 | 102 | 89 | 3 1/2” REG |
127 | 9.19 | 7620 | 89 | 102 | 89 | 3 1/2” REG |
127 | 12.70 | 6350 | 89 | 102 | 89 | 3 1/2” REG |
127 | 19.05 | 7620 | 89 | 102 | 89 | 3 1/2” REG |
127 | 12.70 | 6350 | 89 | 102 | 89 | 3 1/2” REG |
127 | 12.70 | 7620 | 89 | 102 | 89 | 3 1/2” REG |
140 | 12.70 | 6350 | 89 | 127 | 86 | 3 1/2”Beco |
140 | 12.70 | 7620 | 89 | 127 | 86 | 3 1/2”Beco |
140 | 12.70 | 6350 | 89 | 127 | 86 | 4FH |
140 | 12.70 | 7620 | 89 | 127 | 86 | 4FH |
140 | 19.05 | 6350 | 89 | 127 | 86 | 3 1/2”Beco |
140 | 19.05 | 7620 | 89 | 127 | 86 | 3 1/2”Beco |
140 | 19.05 | 6350 | 89 | 127 | 86 | 4FH |
140 | 19.05 | 7620 | 89 | 127 | 86 | 4FH |
GSE Bohrgestänge
Schramm T64 Typ
![Technische Daten](products/2-2-dth-drill-rods_09.jpg)
mm | mm | mm | mm | mm | mm | Anschluss |
Außendurchmesser A | Wandung B | Länge L | Schlüsselweite C | gestreckte Länge E | Entfernung von Rand G | Gewinde |
114 | 8.5 | 6000 | 98 | 51 | 95 | 3 1/2” REG |
114 | 8.5 | 6000 | 45 | 51 | 57 | 3 1/2” REG |
GSE Bohrgestänge
Bohrgestänge für CP650
![Technische Daten](products/2-2-dth-drill-rods_10.jpg)
mm | mm | mm | mm | mm | mm | Anschluss |
Außendurchmesser A | Wandung B | Länge L | Schlüsselweite C | gestreckte Länge E | Entfernung von Rand G | Gewinde |
114 | 8.56 | 6096 | 95 | 38 | 152 | 3 1/2” REG |
114 | 8.56 | 6096 | 95 | 38 | 152 | 3 1/2” REG |
GSE Bohrgestänge
Bohrgestänge für CM (CM760/780)
![Technische Daten](products/2-2-dth-drill-rods_11.jpg)
mm | mm | mm | mm | mm | mm | Anschluss |
Außendurchmesser A | Wandung B | Länge | Schlüsselweite C | gestreckte Länge D | Schlüsselweite E | Gewinde |
102 | 8.5 | 4400 | 86 | 76 | 76 | 2 1/2”Z, 3 1/2” REG |
102 | 8.5 | 5000 | 86 | 76 | 76 | 2 1/2”Z, 3 1/2” REG |
GSEBohrgestänge
Atlas Copco Roc F6/L6/L8
![Technische Daten](products/2-2-dth-drill-rods_12.jpg)
(mm) | (mm) | (mm) | (mm) | (mm) | (mm) | Anschluss |
Außendurchmesser A | Wandung B | Länge L | Schlüsselweite C | gestreckte Länge E | Schlüsselweite G | Gewinde |
76 | 6.3 | 4000 | —— | —— | —— | 2 3/8” REG |
76 | 6.3 | 5000 | —— | —— | —— | 2 3/8” REG |
89 | 6.3 | 4000 | —— | —— | —— | 2 3/8” REG |
89 | 6.3 | 5000 | —— | —— | —— | 2 3/8” REG |
89 | 6.3 | 6000 | —— | —— | —— | 2 3/8” REG |
89 | 8.8 | 6000 | —— | —— | —— | 2 3/8” REG |
102 | 6.3 | 4000 | —— | —— | —— | 2 7/8” REG |
102 | 6.3 | 5000 | —— | —— | —— | 2 7/8” REG |
102 | 6.3 | 6000 | —— | —— | —— | 2 7/8” REG |
114 | 6.3 | 6000 | —— | —— | —— | 3 1/2” REG |
114 | 8.8 | 6000 | —— | —— | —— | 3 1/2” REG |
114 | 8.8 | 6000 | —— | —— | —— | 4 1/2” REG |
GSEBohrgestänge
Bohrgestänge für Sandvik/Drilltech D25/D40K
![Technische Daten](products/2-2-dth-drill-rods_13.jpg)
(mm) | (mm) | (mm) | (mm) | (mm) | (mm) | Anschluss |
Außendurchmesser A | Wandung B | Länge L | Schlüsselweite C | gestreckte Länge E | Schlüsselweite G | Gewinde |
89 | 8.00 | 6096 | 70 | 317.5 | 83 | 2 3/8”IF |
114 | 8.56 | 6096 | 76 | 317.5 | 102 | 3 1/2”REG |
114 | 8.56 | 6096 | 76 | 317.5 | 102 | 2 7/8”IF |
114 | 8.56 | 7620 | 76 | 317.5 | 102 | 3 1/2”REG |
114 | 8.56 | 7620 | 76 | 317.5 | 102 | 2 7/8”IF |
114 | 8.56 | 9144 | 76 | 317.5 | 102 | 3 1/2”REG |
114 | 12.7 | 7620 | 76 | 317.5 | 102 | 3 1/2”REG |
114 | 12.7 | 9144 | 76 | 317.5 | 102 | 3 1/2”REG |
114 | 19.05 | 7620 | 76 | 317.5 | 102 | 3 1/2”REG |
127 | 12.7 | 7620 | 76 | 317.5 | 102 | 3 1/2”REG |
127 | 12.7 | 9144 | 76 | 317.5 | 102 | 3 1/2”REG |
127 | 19.05 | 9144 | 76 | 317.5 | 102 | 3 1/2”REG |
127 | 19.05 | 7625 | 76 | 317.5 | 117 | 3 1/2”Beco |
140 | 19.05 | 7625 | 76 | 317.5 | 117 | 3 1/2”Beco |
140 | 19.05 | 9144 | 76 | 317.5 | 117 | 3 1/2”Beco |
